热门方案l天下武功为快不破,青铜剑碳化硅驱动方案新鲜出炉,skr!
2018-09-07 11:49

以碳化硅为代表的第三代半导体技术快速发展,高温、高频、高效、高功率密度成为电力电子技术的目标。青铜剑科技针对多种碳化硅器件配套推出了碳化硅驱动方案,该系列方案适合各种终端市场和应用,包括汽车(混合动力/电动汽车传动系统、电动汽车电池充电器、直流-直流变换器)、工业(光伏逆变器、马达驱动器、焊接、不间断电源、开关模式电源、感应加热和石油钻探)、国防(电源和高功率马达驱动)等领域。

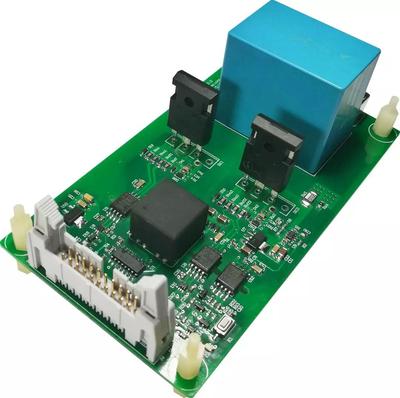

JPPB-50半桥模块功率单元


JPPB-50是针对英飞凌TO-247 封装SiC模块搭建的功率单元,用于评估英飞凌TO-247封装系列SiC单管的特性,该功率单元由两颗TO-247-4封装的IMZ120R045MI组成基本的半桥电路。

平台功能如下:

  • 评估IMZ120R045MI模块的动态和静态特性

  • 评估分立器件SiC MOSFET驱动器布局要求

  • 测试开通损耗和关断损耗

  • 对比英飞凌SiC模块和TO-247封装 Si IGBT电气特性

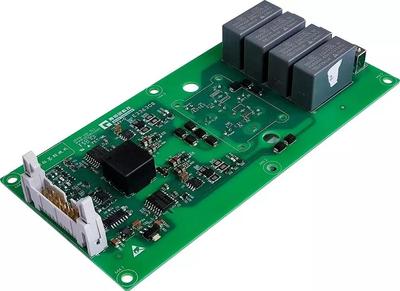

JPPB-100半桥模块功率单元


JPPB-100是针对英飞凌EasyDUAL 封装SiC模块搭建的功率单元,用于评估英飞凌Easy系列封装SiC MOSFET的特性。

该功率单元可轻易地配置为同步boost、同步buck、逆变器等常见的功率拓扑。此外,通过该功率单元可以达到以下目的:

  • 评估IMZ120R045MI模块的动态和静态特性

  • 评估分立器件SiC MOSFET驱动器布局要求

  • 测试开通损耗和关断损耗




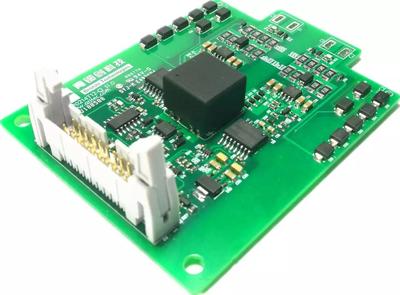

2CP0214T12-Q


2CP0214T12-Q是一款双通道驱动器,适用于电压等级1200V及以下的62mm封装SiC模块,可安全可靠的驱动、保护碳化硅模块。

主要特点及功能如下:

  • 双通道驱动

  • 完整的隔离DC/DC电源

  • 单通道2W输出功率,峰值电流为±14A

  • 欠压保护功能

  • +15V/-5V驱动电压

  • 原副边1.2kV电气隔离

  • 退饱和检测短路保护功能

  • 带复位功能




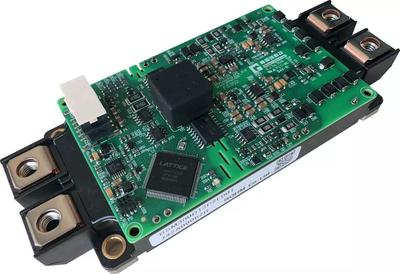

2CP0510T12-ZCA


2CP0510T12-ZCA是一款应用于罗姆econodual封装SiC MOSFET模块的即插即用驱动器,该产品设计紧凑,使用可靠,保护齐全。

主要功能如下:

  • 双通道驱动

  • 上下管驱动信号互锁

  • 完整的隔离DC/DC电源

  • 单通道2W输出功率,峰值电流为±10A

  • 欠压保护功能

  • +18V/-2V驱动电压

  • 保护报警综合信号输出

  • 退饱和检测短路保护功能及软关断

  • 带复位和使能功能




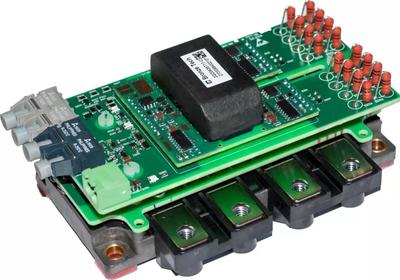

2CP0435T12-SIC-SL


2CP0435T12-SIC-SL驱动器是一款双通道驱动器(电压等级为1200V),是专为三菱公司SiC模块定制的即插即用型驱动器,分为上下两层板,适用于三菱FMF800DX-24A SiC模块,能更安全可靠地驱动、保护SiC MOSFET模块。

主要特点及功能如下:

  • 双通道驱动

  • 完整的隔离DC/DC电源

  • 单通道4W输出功率,峰值电流为±35A

  • 欠压保护功能

  • 高电平为+15V,低电平-10V的驱动电压

  • 过流保护功能

  • 有源钳位功能
